1.按動力源的類型分類
根據動力源的類型，可以分為手動、氣動、液動(油壓或水壓驅動)和電動(電磁或電動機驅動)驅動裝置四種型式。近年來，隨著長距離輸油輸氣管線技術的發展，氣液聯動、電液聯動以及自力式緊急切斷裝置的應用也日益增多。氣動閥、電動閥的應用也很廣泛。

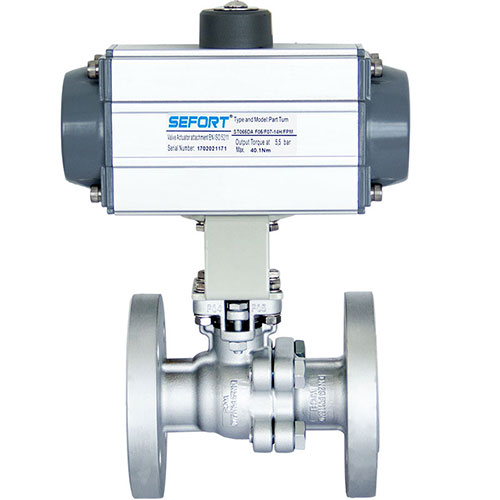

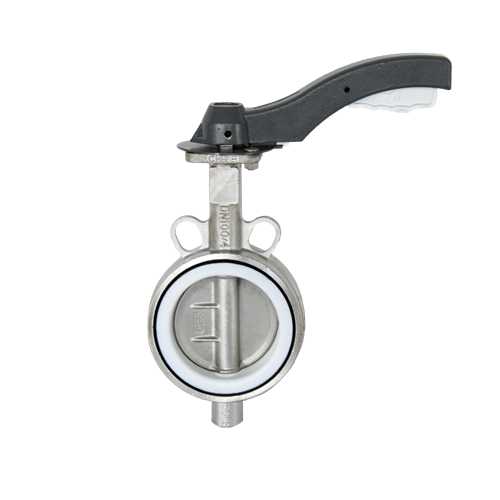

閥門驅動型式分類
2.按閥桿的運動形式分類
按閥桿的運動形式，閥門驅動裝置可以分為多回轉閥門驅動裝置和部分回轉閥門驅動裝置兩大類。
多回轉是指驅動裝置輸出軸的轉動圈數大于1，如閘閥、截止閥、節流閥和隔膜閥用的驅動裝置;部分回轉是指驅動裝置輸出軸的轉動圈數小于1，如球閥、蝶閥和旋塞閥用驅動裝置。
目前我國主要有兩項閥門驅動裝置的連接標準，即GB/T 12222-2005《多回轉閥門驅動裝置的連接》和GB/T 12223-2005《部分回轉閥門驅動裝置的連接》。該兩項標準分別等效采用了IS0 5210和IS0 5211標準。
《多回轉閥門驅動裝置的連接》主要適用于閘閥、截止閥、節流閥和隔膜閥用驅動裝置與閥門的連接尺寸。《部分回轉閥門驅動裝置的連接》主要適用于球閥、蝶閥和旋塞閥用驅動裝置與閥門的連接尺寸。
